功能：
AFPM系列消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、錯相以及過流（過載）等故障信息并實時報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。
應用場所：
（1）辦公建筑（商務辦公、國家機關辦公建筑等）；
（2）商業建筑（商場、金融機構建筑等）；
（3）旅游建筑（賓館飯店、娛樂場所等）；
（4）科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑等）；
（5）通信建筑（郵電、通信、廣播、電視、數據中心等）；
（6）交通運輸建筑（機場、車站、碼頭建筑等）。

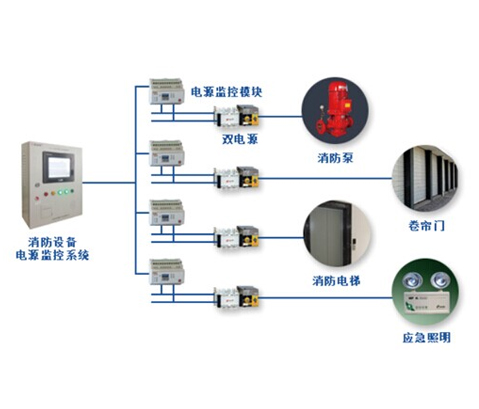

AFPM100消防設備電源監控系統采用AFPM100/Q消防設備電源狀態監控器（主機）+AFPM100/B1消防設備電源狀態監控器（分機）+區域分機+電壓電流傳感器四層結構組網模式，適用范圍廣，滿足各種環境的現場，便于區域化管理，傳感器與監控器之間采用二總線通訊，監控器與分機之間采用CAN總線通訊，滿足了通訊實時性高的要求。
1)消防設備電源狀態監控器
|
外形 |
名稱 |
規格 |
功能 |
 |
AFPM100/B1
消防設備電源狀態監控器 |
≤256點
（可擴展） |
接收消防電源監控模塊采集的電壓、電流信號，判斷電源設備的故障信息，實現對被保護消防設備電源的監視，報警，控制與管理，采用二總線通訊 |
 |
AFPM100/Q
消防設備電源狀態監控器 |
接分機 |
接收壁掛式主機上傳的故障信息，實現對被保護消防設備電源的監視 |

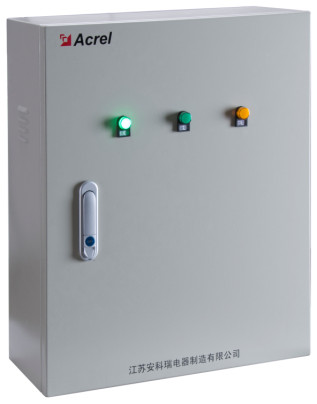

2)區域分機
|
產品外形 |
名稱 |
規格 |
產品功能 |
 |
AF-QYFJ-250W-12Ah
區域分機 |
≤256點 |
對局部分區內的裝置實行有效監控，將自身的狀態信息上傳至監控器，延長通訊距離，擴展系統容量 |
 |
AF-QYFJ-50W-7Ah
區域分機 |
≤128點 |
3)傳感器
|
應用場景 |
型號 |
主要功能 |
|
消防電箱 |
AFPM3-2AVML |
監測2路三相交流電壓，二總線通訊，液晶顯示 |
|
AFPM3-AVIML |
監測1路三相交流電壓及電流，二總線通訊，液晶顯示 |
系統運行主界面
包含“軟件標題區”、“功能列表區”、“頁面顯示區”三部分，可以通過點擊“功能列表區”內按鈕進入各相關功能界面。
狀態監測界面
置的內部設定參數、測量參數狀態參數， 并可于該界面對監控裝置進行遠程解除報警或分合閘控制。

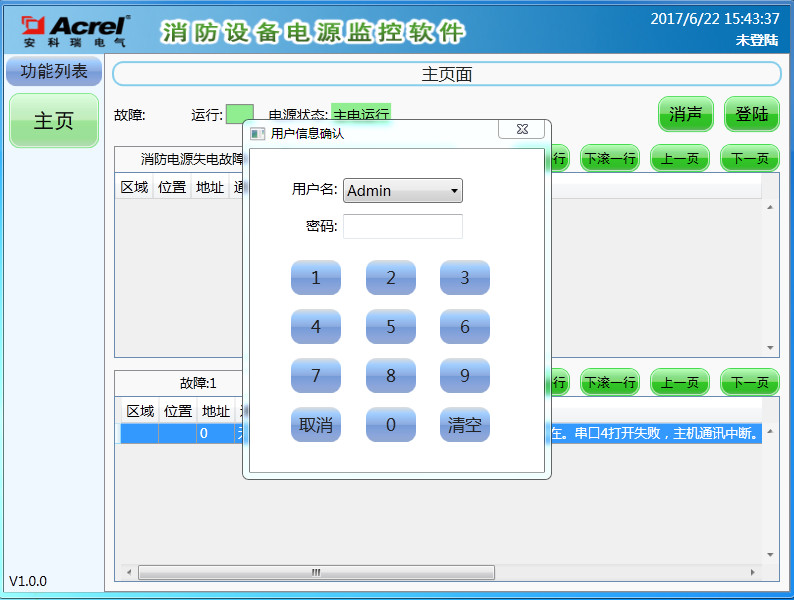

用戶登錄界面
選擇用戶名并輸入正確的密碼后，系統狀態欄會顯示當前的登錄用戶。本軟件針對的任意遠控操作均需權限登錄后方可操作，即防止無關人員誤操作。

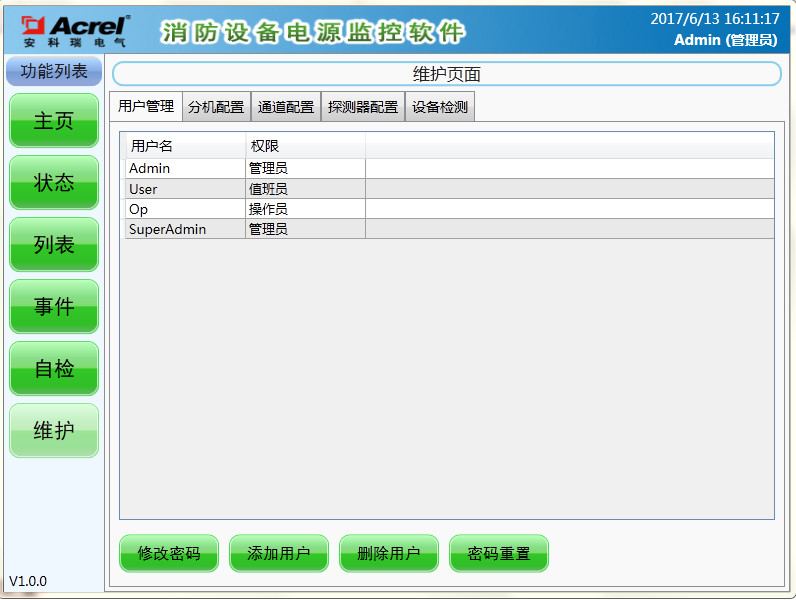

權限管理界面
該界面可添加新的“操作員”和“值班員”權限的新用戶，也可刪除這兩個級別的現有用戶，該管理功能只有“超級管理員”和“管理員”可進行操作。
設備檢測界面
該檢測功能為“管理員”和“操作員”方可進行的操作功能，主要用于設備自檢和對監控系統柜體面板指示燈的手動檢測。

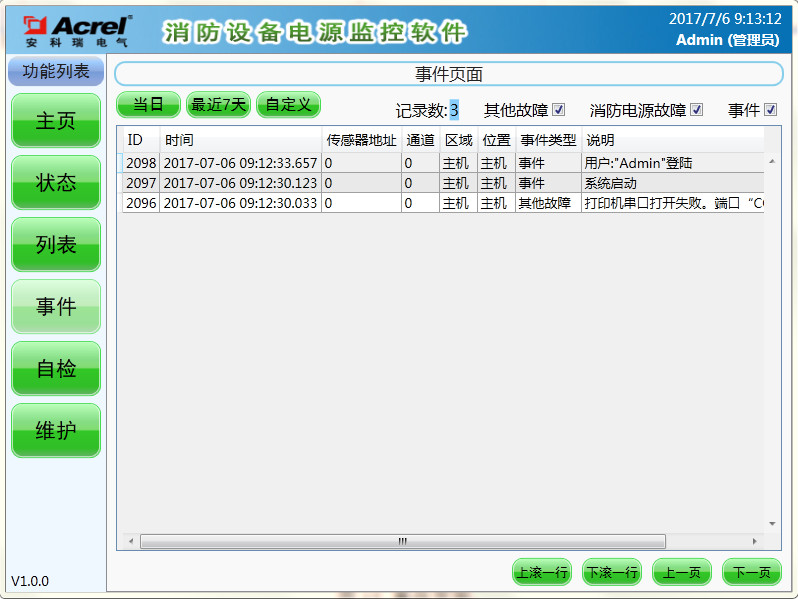

事件記錄界面
用戶于該界面內可查詢?nèi)我鈺r(shí)段內相應報警或動作類型下的記錄，各級操作權限均可查看該界面的信息。
